گیج بلوک یا گیج بلاک، استانداردی دقیق برای اندازه‌گیری طول و بررسی ابزارهای اندازه‌گیری است. هر بلوک قطعه‌ای کوچک با دو سطح اندازه‌گیری تخت و موازی است که فاصله میان آن‌ها با دقت مشخصی ساخته و کنترل می‌شود. با اتصال چند بلوک از طریق فرایندی به نام «چسباندن» یا Wringing می‌توان طول‌های ترکیبی ساخت؛ بنابراین یک مجموعه مناسب، اندازه‌های متنوعی را در اختیار کاربر قرار می‌دهد. گیج بلوک برای کنترل یا تنظیم ابزارهایی مانند میکرومتر، کولیس و ساعت اندازه‌گیری به کار می‌رود و در آزمایشگاه‌های اندازه‌شناسی و محیط‌های کنترل کیفیت نیز نقش مرجع طول را دارد. این ابزار به‌تنهایی جایگزین روش‌های نقشه‌برداری یا اندازه‌گیری طول‌های بزرگ ساختمان و زمین نیست. گیج بلوک‌ها معمولاً از فولاد، سرامیک یا کاربید تنگستن ساخته می‌شوند. هر ماده در برابر سایش، خوردگی، ضربه و تغییرات دما رفتار متفاوتی دارد؛ پس انتخاب آن باید با شرایط محیط و جنس قطعات مورد اندازه‌گیری هماهنگ باشد.
دقت مجموعه فقط به جنس آن وابسته نیست: گرید، وضعیت کالیبراسیون، سلامت سطوح و شیوه استفاده نیز اهمیت دارند. نام‌گذاری گریدها در استانداردهای مختلف یکسان نیست؛ در نتیجه مقایسه گریدها باید با توجه به استاندارد درج‌شده در گواهی یا مشخصات سازنده انجام شود. برای استفاده دقیق، سطوح باید تمیز و بدون آسیب باشند، بلوک‌ها با کمترین تعداد و با روش درست به هم متصل شوند و قطعات در دمای نزدیک به دمای مرجع اندازه‌گیری، یعنی ۲۰ درجه سانتی‌گراد، به کار روند. اثر گرمای دست، آلودگی سطح و خراش می‌تواند نتیجه را تغییر دهد. در خرید، محدوده اندازه‌های موردنیاز، تعداد قطعات مجموعه، گرید، جنس، گواهی کالیبراسیون و امکان تهیه قطعات جایگزین را بررسی کنید. نگهداری در جعبه مناسب و رعایت دستورالعمل سازنده به حفظ سطوح و دقت کمک می‌کند. این راهنما کاربرد گیج بلوک، تفاوت جنس‌ها و گریدها، روش استفاده و نکات انتخاب و نگهداری را توضیح می‌دهد تا انتخاب ابزار با نیاز واقعی اندازه‌گیری هماهنگ باشد.
گیج بلوک چیست و چه کاربردی دارد؟

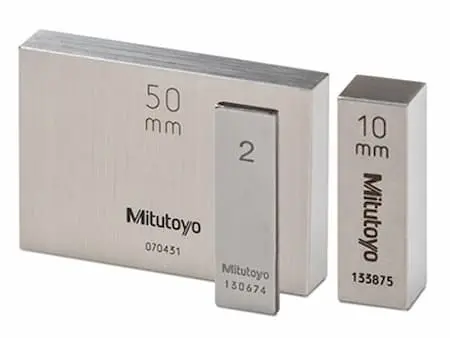

گیج بلوک، که با نام گیج بلاک نیز شناخته می‌شود، یک استاندارد طول است. دو سطح مقابل آن تخت و موازی‌اند و فاصله میان این سطوح، طول مشخص بلوک را تعریف می‌کند. این ابزار معمولاً در مجموعه‌ای از اندازه‌های مختلف عرضه می‌شود تا بتوان با انتخاب یک بلوک یا ترکیب چند بلوک، طول موردنیاز را ایجاد کرد.
کاربرد اصلی گیج بلوک در اندازه‌شناسی ابعادی است: از آن برای بررسی، تنظیم و کالیبراسیون ابزارهایی مانند میکرومتر، کولیس و ساعت اندازه‌گیری استفاده می‌کنند. کاربرد دقیق آن به روش کار و تجهیزات مقایسه‌ای بستگی دارد؛ گیج بلوک به‌تنهایی جایگزین ابزار اندازه‌گیری طول‌های بزرگ، مانند زمین یا ساختمان، نیست.
چگونه چند گیج بلوک به هم متصل می‌شوند؟
سطوح اندازه‌گیری گیج بلوک با دقت زیادی پرداخت می‌شوند و به همین دلیل می‌توان آن‌ها را با لغزاندن و فشردن کنترل‌شده به یکدیگر چسباند. این فرایند Wringing نام دارد و به چسب یا بست معمولی نیاز ندارد. طول ترکیبی از مجموع طول اسمی بلوک‌ها به دست می‌آید، اما برای اندازه‌گیری دقیق باید اثر تلرانس و وضعیت کالیبراسیون هر بلوک را نیز در نظر گرفت.
برای ساخت یک طول، معمولاً از کمترین تعداد بلوک ممکن استفاده می‌شود. اتصال قطعات بیشتر، احتمال آلودگی، خطای ترکیب و آسیب به سطوح را افزایش می‌دهد.
انواع گیج بلوک از نظر جنس
جنس مناسب به میزان استفاده، خطر خوردگی و سایش، نیاز به پایداری ابعادی و جنس قطعات مورد اندازه‌گیری بستگی دارد. ویژگی‌های کلی مواد رایج در جدول زیر آمده است؛ مشخصات نهایی را از اطلاعات سازنده و گواهی همان محصول بررسی کنید.
| جنس | ویژگی‌های کلی | ملاحظات استفاده |
|---|---|---|

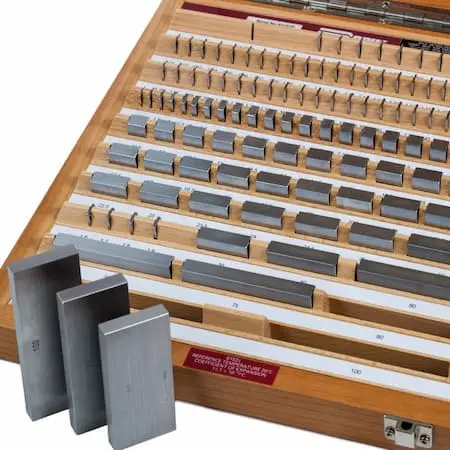

| فولاد | رایج و مناسب بسیاری از کاربردهای کارگاهی و اندازه‌شناسی | برای جلوگیری از زنگ‌زدگی و آلودگی، تمیزکاری و نگهداری صحیح لازم است. |
| کاربید تنگستن | سختی و مقاومت سایشی بالا | هنگام انتخاب، هزینه، شرایط کار و توصیه سازنده را در نظر بگیرید. |

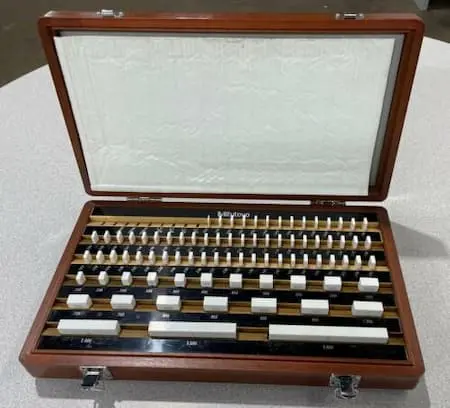

| سرامیک | مقاوم در برابر خوردگی و غیرمغناطیسی | با وجود مقاومت سایشی، باید از ضربه و لب‌پریدگی سطوح جلوگیری شود. |
اعداد سختی یا ادعاهای مقاومت ممکن است با ترکیب مواد و روش ساخت متفاوت باشند؛ بنابراین بهتر است تصمیم خرید بر مشخصات فنی معتبر همان مجموعه استوار باشد، نه مقایسه اعداد عمومی.
گرید گیج بلوک چه معنایی دارد؟
گرید بیانگر حدود مجاز ویژگی‌هایی مانند انحراف طول و تغییر طول در سطح اندازه‌گیری است. هرچه حدود تلرانس برای کاربرد موردنظر سخت‌گیرانه‌تر باشد، بلوک برای اندازه‌گیری دقیق‌تر مناسب‌تر خواهد بود. با این حال، نام و تعریف گریدها میان استانداردهای مختلف تفاوت دارد؛ برای نمونه، نمی‌توان گریدهای یک استاندارد را بدون بررسی معادل گریدهای استاندارد دیگر دانست.
در متن‌های فروش ممکن است با نام‌هایی مانند K، 00، 0، 1 یا 2 روبه‌رو شوید. پیش از مقایسه یا خرید، استاندارد مبنا، کاربرد پیشنهادی سازنده و اطلاعات گواهی کالیبراسیون را بررسی کنید. گرید دقیق‌تر همیشه انتخاب اقتصادی یا ضروری برای هر کارگاهی نیست؛ گرید باید با دقت موردنیاز و روش کنترل شما تناسب داشته باشد.
روش استفاده از گیج بلوک
- بلوک‌ها و سطوح اندازه‌گیری را با روش توصیه‌شده سازنده تمیز کنید و از سلامت سطح‌ها مطمئن شوید.
- بلوک‌های لازم را طوری انتخاب کنید که طول موردنظر با کمترین تعداد قطعه ساخته شود.
- سطوح را با فشار ملایم و حرکت لغزشی کنترل‌شده به هم متصل کنید؛ قطعات را به زور روی هم نکوبید.
- از ترکیب ساخته‌شده برای تنظیم یا بررسی ابزار، مطابق روش کاری و دستورالعمل آن ابزار، استفاده کنید.
- پس از پایان کار، بلوک‌ها را با احتیاط از هم جدا کنید، تمیز و خشک کنید و طبق توصیه سازنده در جعبه نگهداری قرار دهید.
طول گیج بلوک‌ها در شرایط مرجع تعریف می‌شود و دما بر طول واقعی قطعات اثر می‌گذارد. دمای مرجع رایج برای اندازه‌گیری طول ۲۰ درجه سانتی‌گراد است؛ برای کار دقیق، بلوک‌ها و ابزار مقایسه باید با محیط هم‌دما شوند و از گرم‌کردن آن‌ها با دست جلوگیری شود.
نکات مهم برای خرید گیج بلوک
- کاربرد: مشخص کنید بلوک‌ها برای کنترل کارگاهی، تنظیم ابزار یا استفاده آزمایشگاهی لازم‌اند.
- گرید و استاندارد: گرید را با توجه به تلرانس موردنیاز انتخاب کنید و استاندارد مبنای آن را در مشخصات محصول بخوانید.
- محدوده و ترکیب اندازه‌ها: اندازه‌های موردنیاز را فهرست کنید؛ تعداد قطعات مجموعه به‌تنهایی نشان نمی‌دهد که برای کار شما مناسب است.
- جنس: مقاومت در برابر سایش، خوردگی و شرایط محیطی را با نوع استفاده و روش نگهداری بسنجید.
- گواهی کالیبراسیون: برای کاربردهای حساس، وضعیت کالیبراسیون، نتایج ثبت‌شده و قابلیت ردیابی اندازه‌گیری را بررسی کنید.
- سلامت سطوح و جعبه: از نبودن خوردگی، خراش، لب‌پریدگی یا تغییر شکل اطمینان حاصل کنید و جعبه محافظ مناسب را در نظر بگیرید.
- توسعه مجموعه: بررسی کنید آیا امکان تهیه بلوک‌های تکی یا قطعات جایگزین در آینده وجود دارد.
نگهداری و خطاهای رایج
گردوغبار، چربی دست، خراش یا ضربه به سطوح می‌تواند اتصال بلوک‌ها و نتیجه اندازه‌گیری را مختل کند. بلوک‌ها را روی سطح سخت نکشید و برای جداکردنشان از ابزار یا نیروی نامناسب استفاده نکنید. نوع مراقبت، از جمله نیاز به پوشش محافظ، به جنس بلوک و دستورالعمل سازنده وابسته است. گیج بلوک‌ها را برای مدت طولانی به‌صورت متصل رها نکنید؛ پس از استفاده آن‌ها را جدا و در محل محافظت‌شده نگهداری کنید.
اگر بلوک‌ها به‌درستی به هم نمی‌چسبند، ابتدا آلودگی یا آسیب سطح را بررسی کنید و روش اتصال را اصلاح کنید؛ از سنباده‌کاری یا پولیش خودسرانه بپرهیزید، چون ممکن است هندسه و دقت سطح را تغییر دهد. در صورت مشاهده خوردگی، خراش عمیق یا نتیجه نامطمئن در کنترل ابزار، بلوک را از استفاده دقیق خارج کنید و برای ارزیابی یا کالیبراسیون به مرجع صلاحیت‌دار بسپارید.
پرسش‌های متداول
آیا گیج بلوک تکی هم قابل استفاده است؟
بله. اگر طول یک بلوک با اندازه موردنیاز متناسب باشد، می‌توان از همان قطعه استفاده کرد. مجموعه‌ها برای دسترسی به اندازه‌های بیشتر و ساخت طول‌های ترکیبی کاربرد دارند.
آیا تعداد بیشتر قطعات در یک مجموعه همیشه بهتر است؟
خیر. تعداد قطعات باید بر اساس اندازه‌هایی انتخاب شود که واقعاً در کار نیاز دارید. مجموعه بزرگ‌تر ممکن است کاربردهای بیشتری داشته باشد، اما انتخاب آن بدون توجه به نیاز، لزوماً دقت یا کارایی را افزایش نمی‌دهد.
آیا گریدهای ۰، ۱ و ۲ در همه استانداردها معنای یکسانی دارند؟
خیر. تعریف و حدود هر گرید به استاندارد مرجع بستگی دارد. هنگام خرید یا مقایسه، نام استاندارد و اطلاعات گواهی محصول را هم بررسی کنید.
جمع‌بندی
گیج بلوک استانداردی دقیق برای ساخت طول‌های معلوم و بررسی ابزارهای اندازه‌گیری است. انتخاب درست آن به کاربرد، جنس، گرید و استاندارد مرجع، اندازه‌های موردنیاز و وضعیت کالیبراسیون بستگی دارد. تمیزکاری، کنترل دما و نگهداری مناسب نیز برای حفظ دقت و عمر بلوک‌ها ضروری است.
